[8X8矩陣燈]靜態字元顯示

1.實習目的：
瞭解8*8矩陣型LED顯示器之靜態字型顯示原理。
2.相關知識：

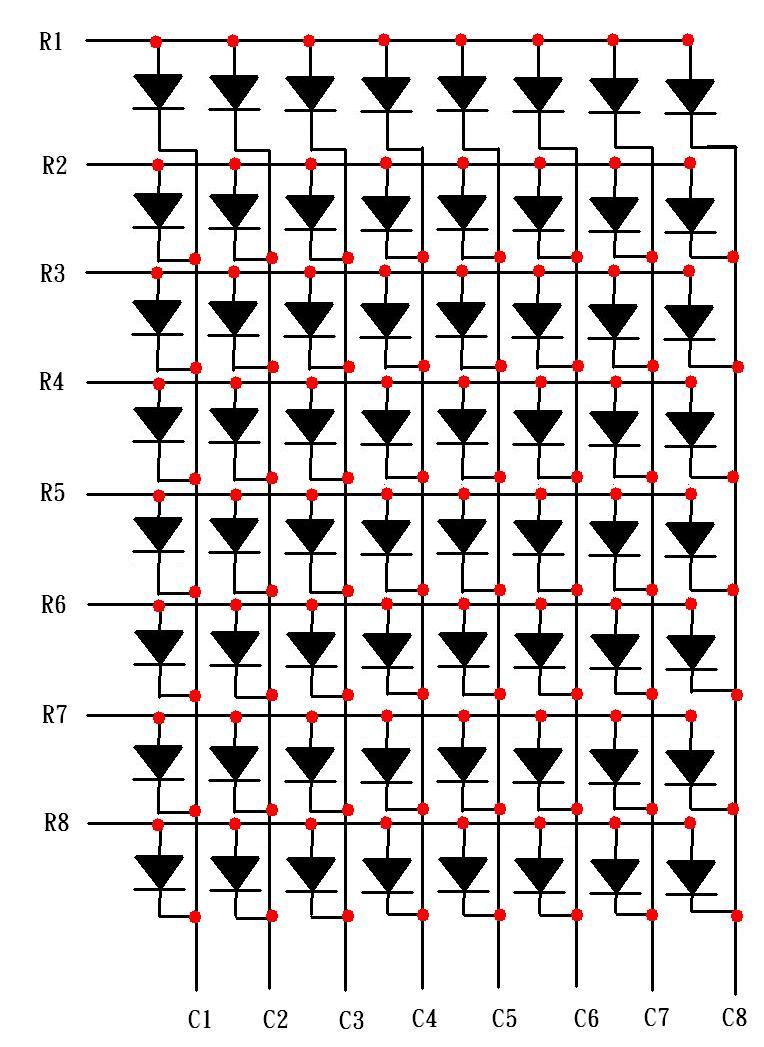

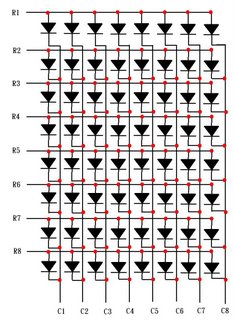

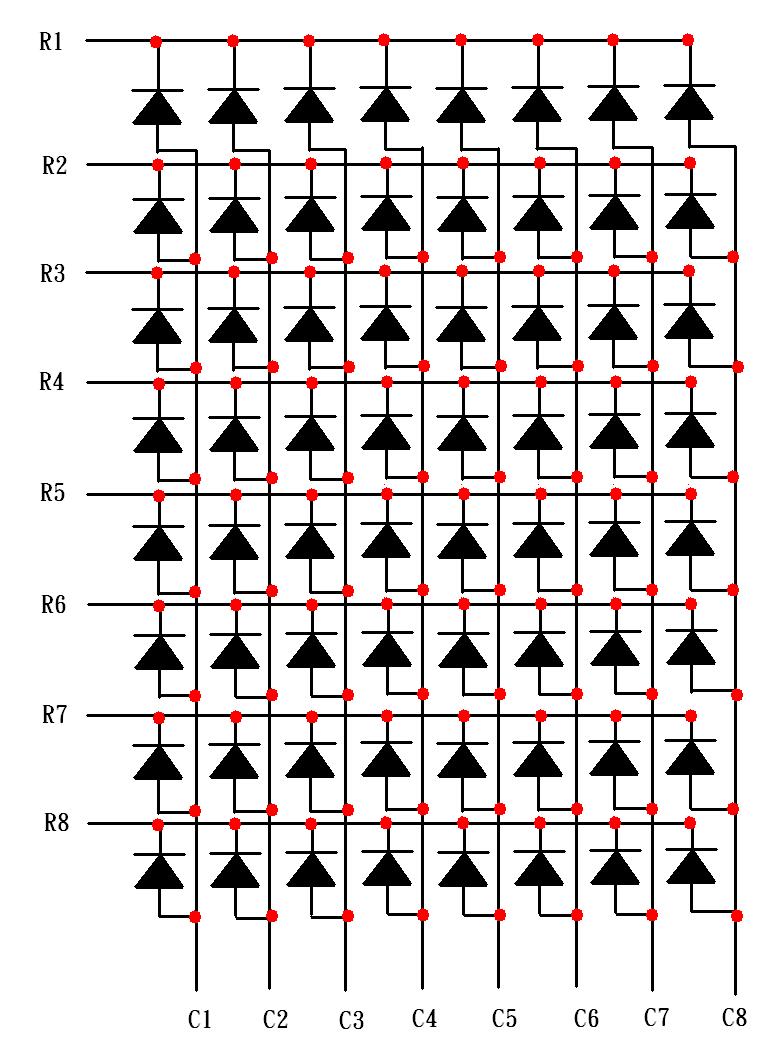

8*8矩陣型LED顯示器有兩種連接形式，一種為共陽(Common Anode; CA)，一種為共陰(Common Cathode ; CC)，如下圖所示。

• 共陽極

• 共陰極

在使用時，可以用行掃描方式，再將位元組資料送至列 ；或用列掃描方式，再將位元組資料送至行，無論哪一種掃描方式，都必須要有足夠的驅動電流，可使用電晶體或緩衝器來放大8051的埠腳輸出電流。因為每一個LED所需的電流為10mA~30mA，如果以20mA計算，則8個LED即需要160mA，所以掃描的驅動電流至少要160mA以上，才不會造成各行LED亮度不均勻的現象。

8*8矩陣型LED顯示器可用來顯示英文字、數字及符號，如果要顯示中文字型，則至少必須使用15*16或者24*24的矩陣型LED顯示器，但由於單片的矩陣型LED顯示器並沒有這種規格，此仍因單片型的矩陣型LED顯示器，在製造時若點數越多，其成品的良率會下降，增加了生產的成本，故常用多片的8*8矩陣型LED組合而成。因此一個15*16的中文字，必須使用4片8*8矩陣型LED，而一個24*24的中文字則必須使用9片8*8矩陣尋LED。

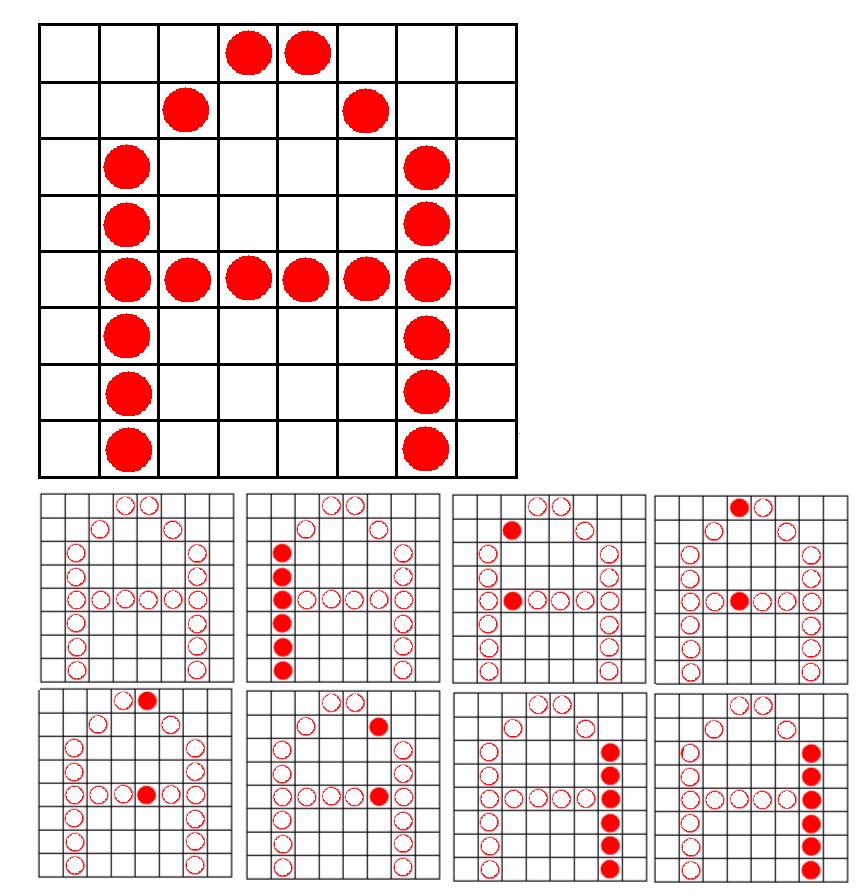

矩陣型LED顯示器的掃描原理如圖所示

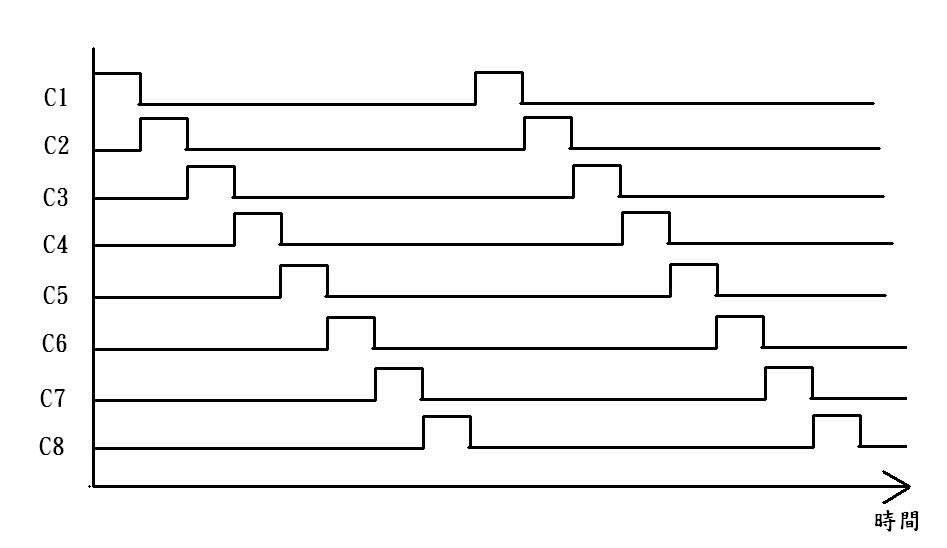

是一次只掃描並顯示一行(或一次一列)，其掃描信號如圖所示，然後依序掃描第二行、第三行...，直到最後一行，再重新回到第一行作掃描。由於人類眼睛有視覺暫留現象，因此倘若掃描的速度夠快，就可以組成一完整畫面，而且因為掃描是週而復始的，整個畫面資料不停的重複顯示，因此畫面即能一直存在。

3.功能說明：
我們所使用的是共陽之8*8矩陣型LED顯示器，利用"行"掃描方式，將位元組資料送到"列"，所以每一個字型佔用8個位元組記憶體空間。由於使用共陽極8*8矩陣型LED，因此只有在行信號為1，而列信號為0時，其相對的LED才會點亮。

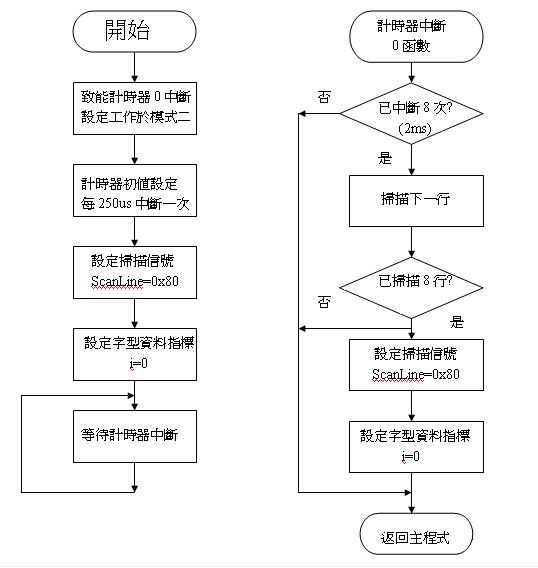

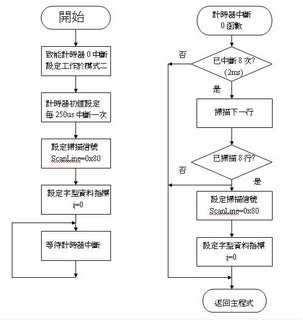

4.流程圖：

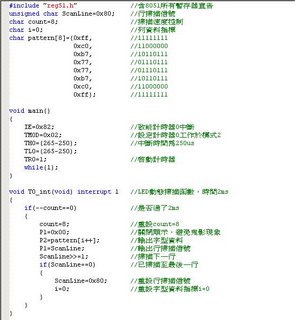

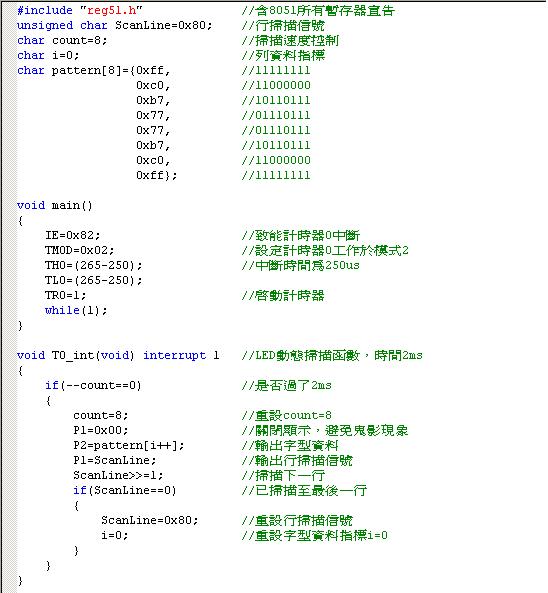

5.程式碼：
